En feuilletant une nouvelle fois le livre Montages d’atelier à fabriquer soi-même de Robert Wearing, je suis retombé sur un montage très simple et pourtant redoutablement efficace : la butée de rabotage pour presse avant.
Au départ, je cherchais une solution plus fiable que la griffe traditionnelle pour maintenir mes pièces lors du rabotage. J’avais besoin d’un appui net, stable, rapide à mettre en place. Ce petit montage de deux pièces de bois m’a immédiatement séduit par sa logique et sa simplicité (même si je l’ai légèrement amélioré).
En la fabriquant, je me suis rendu compte qu’elle pouvait également servir d’équerre pour certains tracés, à condition d’être réalisée avec soin.
Niveau: débutant
Temps de réalisation: 15 minutes (en partant de pièces déjà dressées)

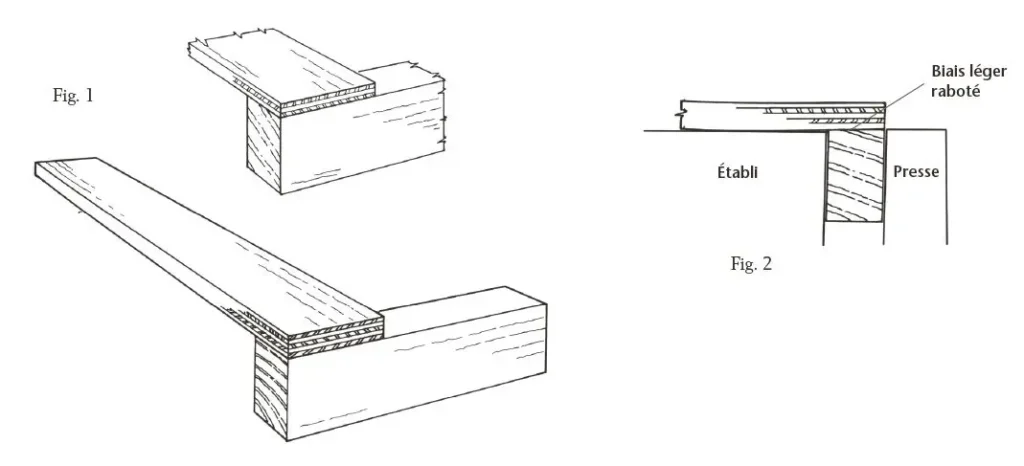

Figure tirée de “Montages d’Atelier à Fabriquer Soi-même” publié aux Éditions du Vieux Chêne.
À quoi sert cette butée ?
Cette butée permet de maintenir une pièce de bois lors du rabotage à la main.
Elle se serre directement dans la presse avant de l’établi, et crée un arrêt franc contre lequel la pièce vient prendre appui.
Contrairement aux griffes métalliques ou aux butées fixes, elle offre une surface d’appui large et douce, tout en restant rapide à installer et à retirer. De plus elle ne marque pas le bois.
Principe du montage
Le principe est très simple :
Une pièce en bois massif est serrée dans les mors de la presse.
Sur cette pièce, une autre pièce de bois (la butée) est collée ou vissée. Cette dernière déborde sur le plateau de l’établi et empêche la pièce travaillée d’avancer lors du rabotage.
Un détail important :
la face supérieure de la pièce serrée dans la presse reçoit un très léger biais. Ce biais, presque invisible, permet lors du serrage de plaquer fermement la butée contre le plateau de l’établi. De plus pour améliorer sa robustesse j’ai entaillé la pièce de bois pour y loger la butée. Cela rend l’assemblage beaucoup plus solide.
Matériaux et dimensions
Pour cette butée, j’ai utilisé :
Pièce en bois massif serrée dans la presse:
environ 250 × 40 × 30 mm
Butée :
longueur : au moins égale à la largeur du plateau de l’établi
épaisseur : variable selon les besoins.
(Ici la mienne mesure 400 × 60 × 9 mm)
Le bois utilisé n’a pas grande importance. J’ai simplement utilisé des chutes que j’avais sous la main (du saule pour la pièce à serrer et du chêne pour la butée).
Outils utilisés
- Rabot à replanir
- Guimbarde
- Scie à dos à tronçonner
- Ciseau à bois de 12 mm
- Trusquin
- Équerre
- Crayon
- Pinceau (pour étaler la colle)
- Serre-joint
- Colle
Pas à pas

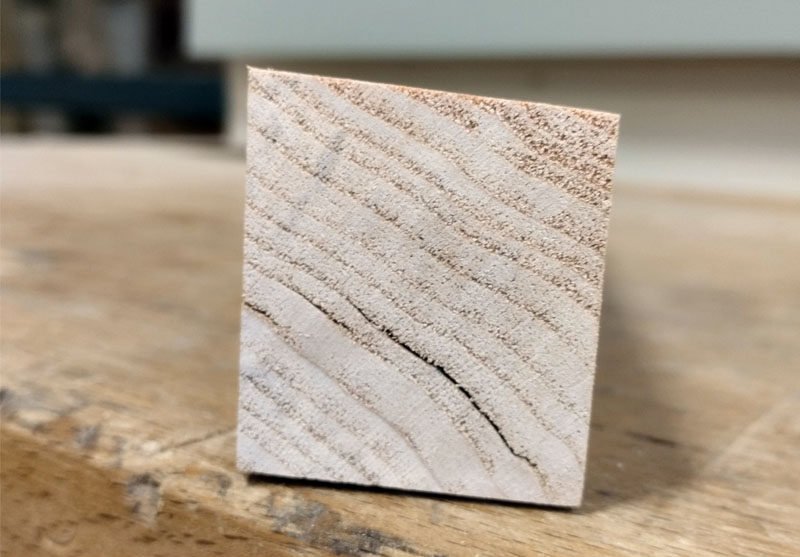

La face supérieure de la pièce qui sera serrée dans la presse reçoit un très léger biais.

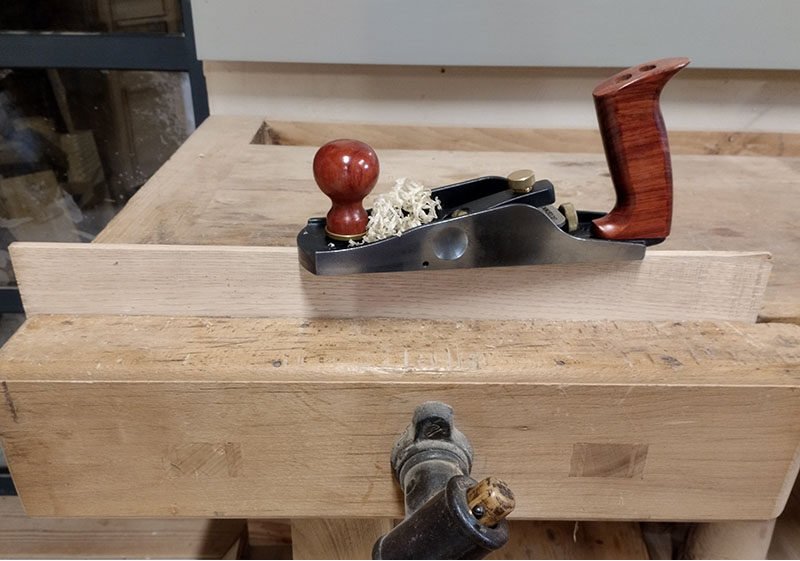

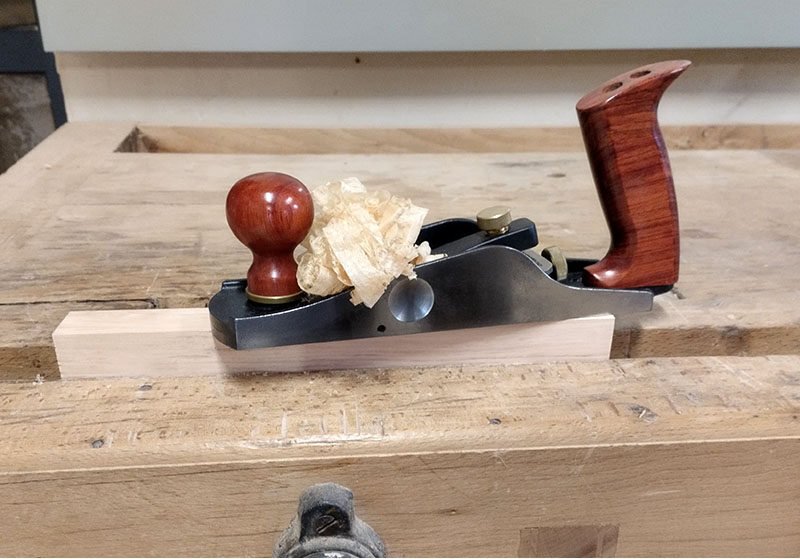

Dressage de la face supérieure de la pièce serrée dans la presse.
Dressage du chant de la butée.
Les pièces sont présentées l’une à l’autre afin de pointer les limites de l’entaille.
Les tracés sont prolongés avec une équerre pour que les pièces soient perpendiculaires l’une par rapport à l’autre.
Les tracés sont prolongés sur les chants adjacents.

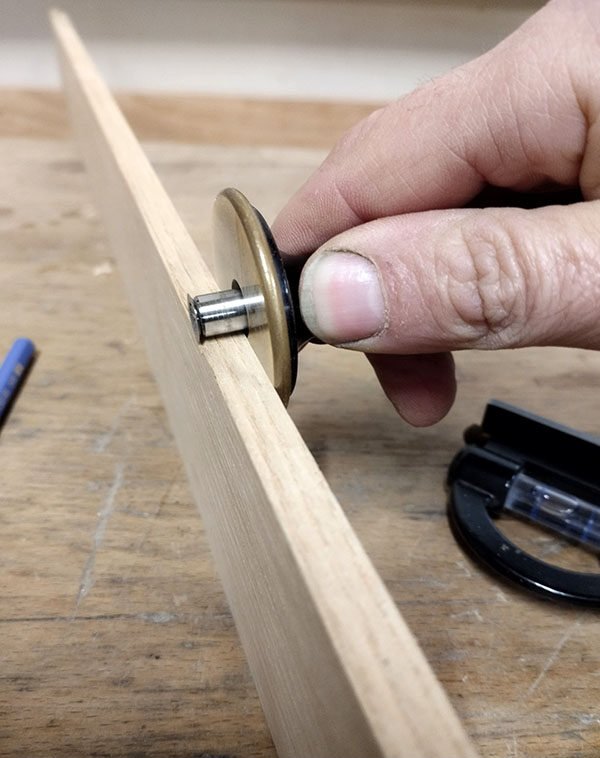

Relevé de l’épaisseur de la butée avec un trusquin.

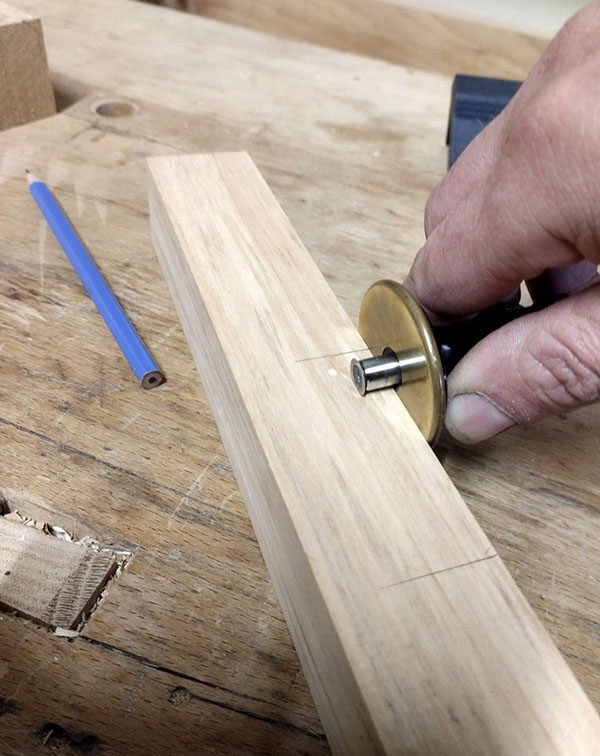

La profondeur de l’entaille est tracée sur la pièce à serrer dans la presse.
Pour une meilleure visibilité, les tracés au trusquin sont révélés au crayon.

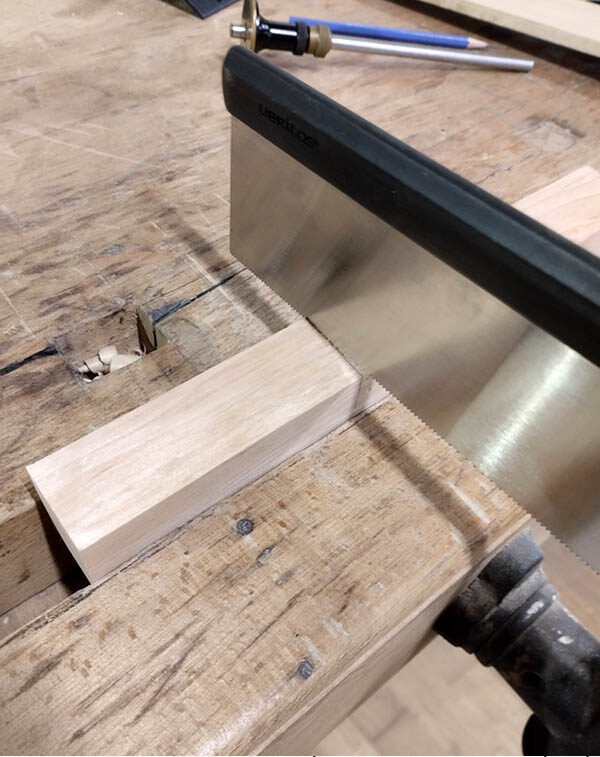

Les limites de l’entaille sont sciées. le trait de scie doit être à l’intérieur de la future entaille (côté rebut).

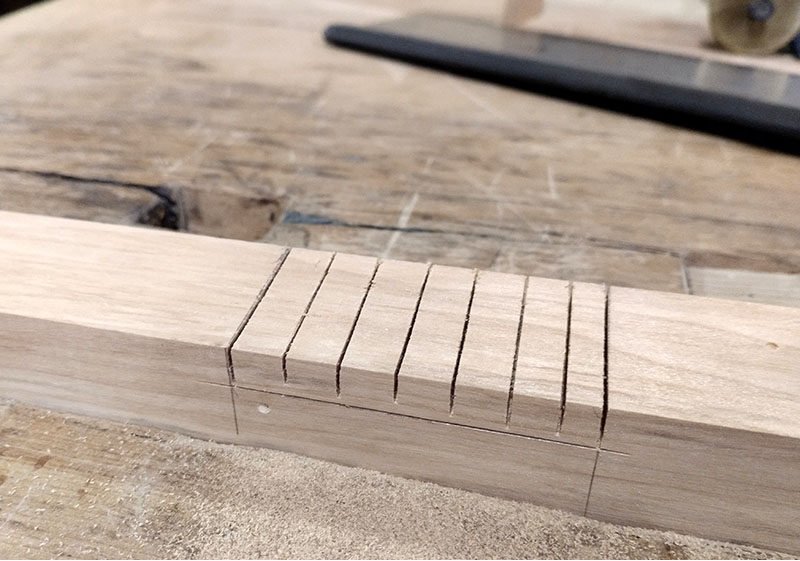

Réalisation de nombreux traits de scie pour faciliter le retrait du rebut.
Le rebut est dégagé au ciseau. Pour éviter les arrachements au niveau des arêtes, enlever le rebut jusqu’à la moitié de la largeur, puis renouveler l’opération en plaçant le ciseau de l’autre côté.

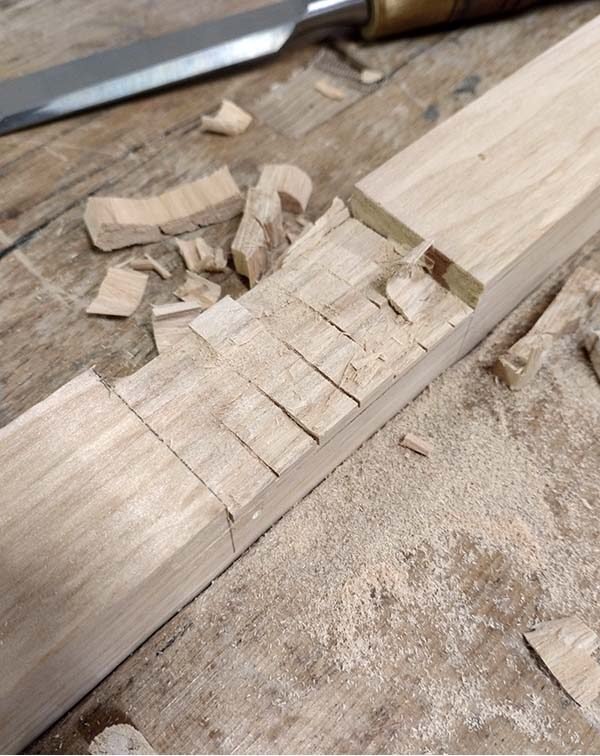

Dégrossissage terminé.
Finition du fond de l’entaille à la guimbarde.

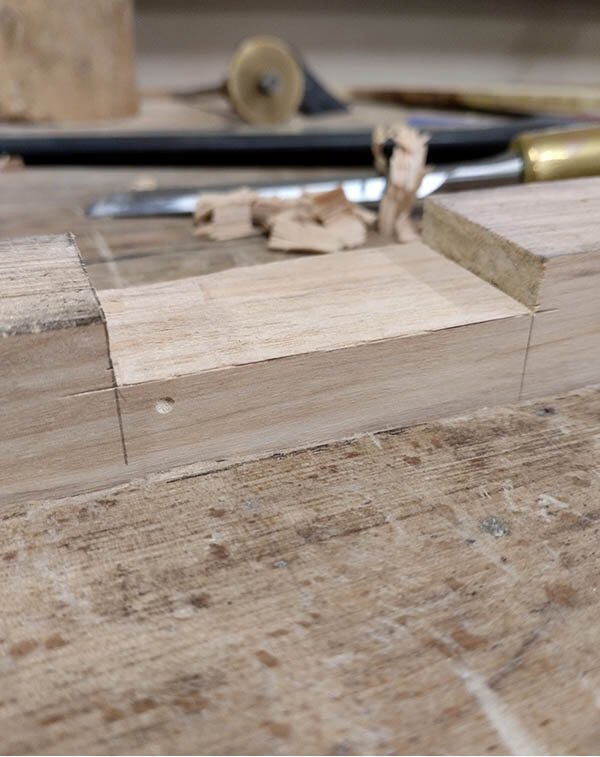

Entaille terminée.

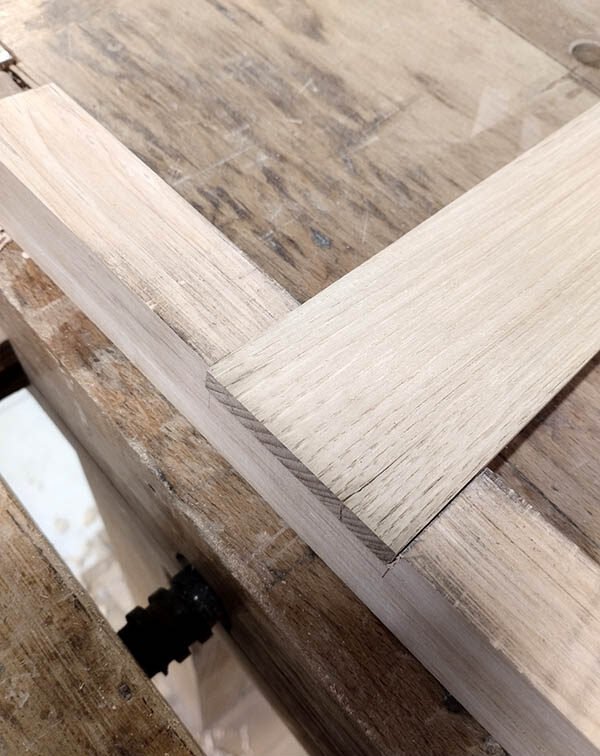

Vérification de l’assemblage, et ajustement si nécessaire.
Collage puis serrage.

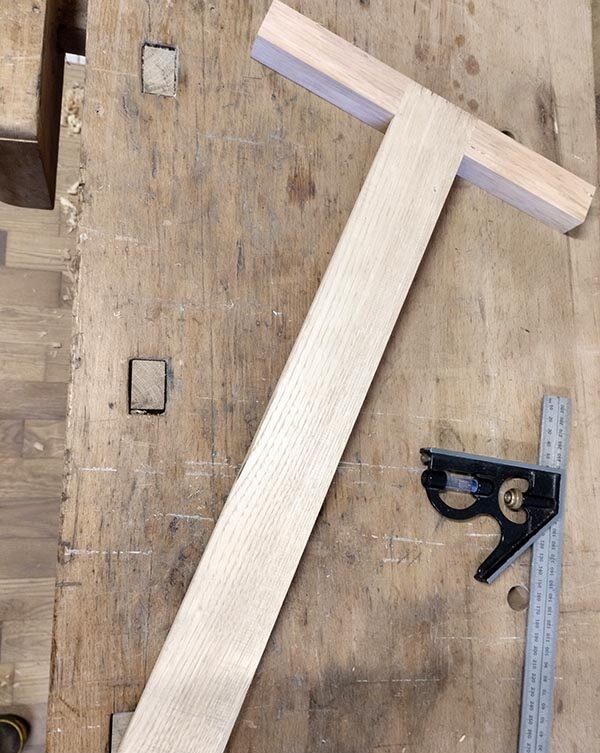

Butée de rabotage terminée.

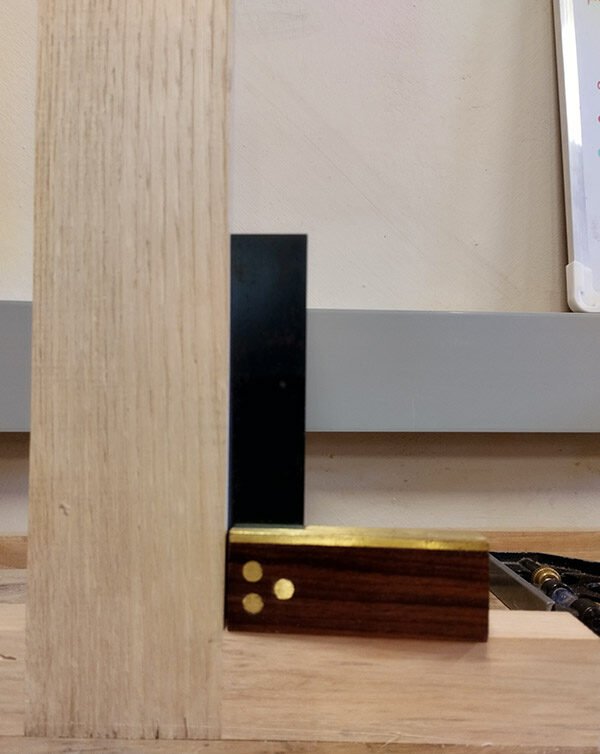

Vérification de l’équerrage. Parfait: cettte butée pourra servir d’équerre de traçage.

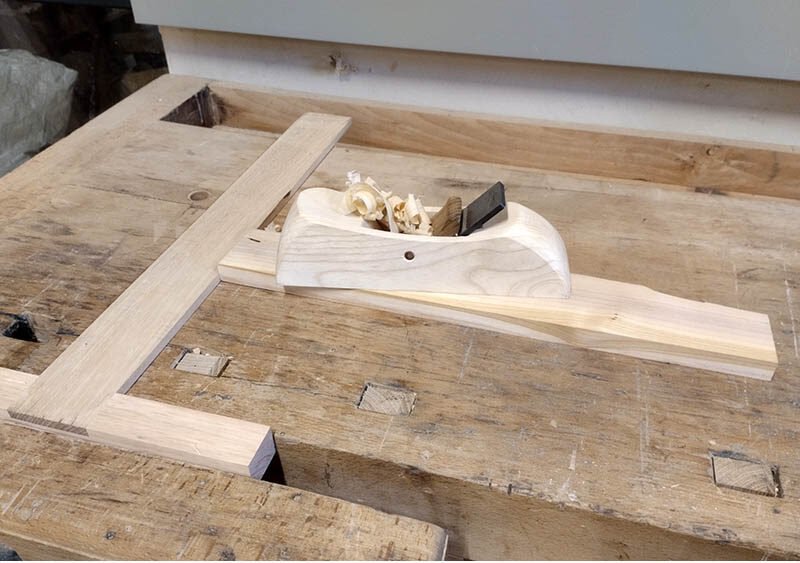

Butée de rabotage en cours d’utilisation.
Une fonction supplémentaire : l’équerre de traçage
En fabriquant cette butée, je me suis aperçu que, si l’assemblage est réalisé avec précision, elle peut aussi servir d’équerre pour le traçage.
Il suffit de s’appuyer sur le chant de la butée pour tracer des lignes bien perpendiculaires.
C’est une fonction secondaire, mais très pratique au quotidien à l’atelier d’autant plus que la lame mesure 400 mm.
Mode d’emploi
Pour l’utiliser :
la butée est serrée dans la presse avant de l’établi
la pièce à raboter est appuyée contre la butée qui est plaquée contre l’établi
La pièce ne peut plus avancer lors du rabotage.
La vidéo
J’ai également réalisé une courte vidéo pour montrer l’utilisation de cette butée en situation, lors du rabotage à la main.
Conclusion
Ce montage fait désormais partie de mes accessoires indispensables à l’établi.
Simple, rapide à fabriquer, et pourtant extrêmement efficace.
